Трафареты для поверхностного монтажа печатных плат

Трафареты для поверхностного монтажа

Основные преимущества:

Более гладкие стенки и трапецевидная форма апертур. Это способствует тому, что паяльная паста легко проходит через апертуры трафарета при его подъеме после выполнения цикла печати.

Рис.1 Поперечный профиль апертуры, сформированной лазерной резкой
Высокая геометрическая точность апертур, позволяющая наносить на контактные площадки платы точно дозированное и повторяемое с каждым разом количество паяльной пасты.
Хорошая точность воспроизведения профилей контактных площадок на трафарете, что позволяет легко и надежно совмещать трафарет с печатной платой.
Изготовление трафарета производится непосредственно с данных, полученных с компьютера, что снижает вероятность ошибок при выполнении промежуточных операций подготовки производства.
Нержавеющая сталь, которая служит материалом для таких трафаретов, имеет малую степень растяжения. Поэтому, трафарет практически не меняет своей формы и рисунок апертур, не искривляется даже после 10 000 циклов печати, что делает трафарет из нержавеющей стали очень долговременным в использовании.
Использование трафаретов из нержавеющей стали стало стандартом "де факто" во всем мире, поскольку они доказали свою надежность и удобство за многие десятилетия использования данной технологии изготовления.

Стоимость

В базовую стоимость трафарета включены следующие опции:

Подготовка заказа нашим инженером, в соответствии с пожеланиями заказчика.
Лазерная резка в среде кислорода, повышающая качество реза и чистоту апертур.
Проверка готового трафарета на специализированной системе Автоматической Оптической Инспекции трафаретов с приложением отчета проверки к заказу.
Отдельная контрастная маркировка каждого заказа с полной информацией о нем (название файла проекта, номер заказа, толщина материала, сторона печатной платы, дата изготовления) выполняемая со стороны трафарета, обращенной к оператору при работе.
Упаковка с жесткой подложкой и ручкой для переноски, крюком для хранения трафарета на стойке.

Стоимость трафаретов зависит в основном от количества апертур в нем. Рассчитывается индивидуально для каждого заказа и указана в счете на оплату, высылаемом после окончательной подготовки проекта трафарета к производству.

Срок изготовления

Стандартный срок изготовления трафаретов – 1 рабочий день, с момента подтверждения суммы выставленного счета на оплату, не считая дней приема и выдачи заказа.

Для заказов с ограниченным набором опций возможно изготовление вне очереди, в срок не более 6 рабочих часов, по двойному тарифу. Срок изготовления отсчитывается с момента отправки подтверждения о приеме заказа в работу. Имеет смысл только, если вы готовы самостоятельно забрать заказ в тот же день из нашего офиса.

Технические опции ^*1

Финишная электрополировка трафарета ^*2

Электрополировкой называется процесс гальванической финишной обработки трафарета, при которой под воздействием большого электрического тока происходит снятие тонкого поверхностного слоя металла с трафарета. Это приводит к тому, что на поверхности металла, включая внутреннюю сторону апертур, образуется тонкая пленка сглаженного металла.

Рис.2 Вид края апертуры «до» и «после» выполнения электрополировки

Как результат — образование блестящей гладкой поверхности как самого трафарета, так и внутренних стенок апертур, сходной по характеристикам с поверхностью трафаретов, получаемых методом гальванопластики (electroforming).

Рис.3 Образование фаски на краю апертур

На краю апертур образуется небольшая фаска. Это улучшает проходимость паяльной пасты через апертуры трафарета, практически не оставляя остатков пасты в нем.

Электрополировку рекомендуется делать для трафаретов с большой насыщенностью компонентами, а также трафаретов, содержащих апертуры для:

Мелкошаговых микросхем (finepitch и ultrafinepitch)
БГА (BGA)
микроБГА (microBGA)
QFN
компоненты 0402 и 0201

Преимущества применения электрополировки

Улучшается пропускная способность трафарета для паяльной пасты. Отпечатки пасты получаются более четкими. Как следствие, сокращается время трафаретной печати и увеличивается время эксплуатации трафарета между циклами отмывки.
Улучшается качество поверхности трафарета и ее защитных свойств против воздействия растворителей, применяемых для отмывки трафаретов. Из-за гладкой поверхности трафарет легче и быстрее моется.
Уменьшается вероятность образования перемычек пасты при подъеме трафарета после цикла печати.
Снимается легкий нагар от лазерной резки с поверхности трафарета и внутренней стороны апертур.

Усиление края трафарета ^*3

Рис.4 Вид крепежной перфорации трафарета с выполненным усилением.

Усиление края трафарета выполняется с помощью наварки контактной сваркой дополнительных полос из материала 0,2мм, в районе расположения апертур перфорации.
Рисунок перфорации краевой полосы повторяет рисунок перфорации основного трафарета.
Усиленный край позволяет снизить вероятность прорыва перфорации для трафаретов из тонких материалов (от 0,1мм и менее). Кроме того, усиление края трафарета увеличивает его жесткость на скручивание, что может применяться и для трафаретов с креплением по двум сторонам.

Ламинированная этикетка ^*4

Рис.5 Вид ламинированной этикетки с использованием QR-кода, кодирующим наименование проекта.

Помимо стандартной маркировки заказов нашим информационным штампом с параметрами заказа, мы предлагаем вариант маркировки с помощью ламинированных этикеток. Они плотно держаться на поверхности металла и защищены от воздействия жидкостей и паяльных паст.
Этикетка может содержать произвольную графическую и текстовую информацию, определяемую самим заказчиком. В том числе может быть цветной.
Такие этикетки являются простым и надежным способом получать читаемую информацию на трафарете.

Благодаря контрастности они четко считываются любыми сканерами штрих-кодов и могут содержать любой вид кодировки, необходимый для отслеживания на производстве.

Упаковка и хранение ^*5

Компоненты нашей упаковки подобраны так, чтобы она могла обеспечивать возможность удобной транспортировки и хранения трафарета при его частом использовании. Упаковка весит немного, чтобы стоимость доставки курьерскими службами была минимальной для конечного заказчика.

Для этого в упаковке используются:

Жесткая и легкая подложка из гофрокартона для фиксации трафарета.
Специальная клейкая лента, не оставляющая следов на металле, позволяющая неоднократно фиксировать трафарет повторно.
Удобный внешний конверт с ручкой для переноски и внутренними застежками для многократного открытия\закрытия. На конверте есть возможность надписать\наклеить любую необходимую информацию для поиска и идентификации заказа.
Крюк с клипсами для подвешивания конверта на стойке

Варианты упаковки

_{^Эконом}^*7 Рис.6 Вид экономичной упаковки	- Защита торцов конверта накладными картонными уголками, стянутыми пластиковыми стяжками.

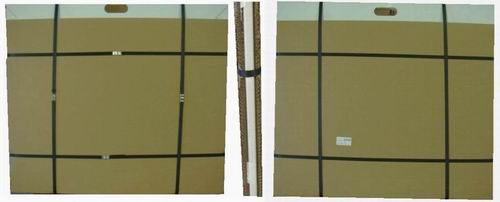

*Комфорт^8** Рис.7 Вид упаковки в варианте "Комфорт"	- Защита торцов конверта накладными картонными уголками, стянутыми пластиковыми стяжками. - Дополнительная боковая защита конверта толстыми картонными накладками.
*КомфортПлюс^9** Рис.8 Вид упаковки в варианте "КомфортПлюс"	- Защита торцов конверта накладными картонными уголками, стянутыми пластиковыми стяжками. - Дополнительная боковая защита конверта накладками из оргалита.

Страхование доставки

- Минимальная страховка, согласно нашим условиям доставки. Используется по умолчанию для всех заказов.

- Страховка на полную сумму счета.

Стойка для хранения трафаретов

Для удобного размещения конвертов в вертикальном положении мы рекомендуем многоуровневые стойки с горизонтальными штангами. Такую стойку под названием "вешало для одежды" можно найти в любом вашем местном магазине, который продает оборудование для торговли.
Все наши упаковки снабжены крюком для подвешивания конверта с трафаретом.

Рис.9 Пример использования стандартного вешала для одежды для хранения трафаретов с подвеской на крюках.

Преимущества такого способа:

Каждый заказ зафиксирован в своей упаковке и защищен от повреждения, в отличии от того, как если бы он хранился горизонтально или внавалку.
Удобство поиска нужного проекта, легкий доступ к трафарету.
С вертикальными выдвижными штангами возможно размещать несколько уровней небольших\крупных проектов. На стойке длиной 140см. в два уровня размещается до 120 конвертов.
Мобильность. Вся стойка легко перекатывается на роликах.

Недорогое решение по бюджету, в отличие от специализированных шкафов для хранения.
