  Мы готовы изготовить для вас трафарет для любого способа его монтажа. У нас есть большой опыт резки трафаретов под различные системы натяжения трафаретов, используемых в различных принтерах трафаретной печати.

  На основании опыта использования подобных систем натяжения, мы можем рекомендовать вам универсальные рамки натяжения трафаретов с помощью сжатого воздуха. Мы поставляем их в Россию и изготавливаем для них трафареты уже более 12 лет! За все это время данные системы показали себя как надежный и удобный вариант натяжения трафаретов в условиях самых разных по масштабу производств.

  Также мы готовы изготовить трафареты с собственной алюминиевой рамой произвольного размера, в том числе и сверхбольшие трафареты, длиной более 1 метра для монтажа больших печатных плат, LED светодиодных светильников.



  Вкратце опишем основные способы монтажа трафаретов для их последующего использования в технологии трафаретной печати паяльной пасты.

  Натяжение трафарета по двум сторонам

  Трафареты, используемые для нанесения паяльной пасты, могут иметь точки крепления по двум или четырем сторонам.

<strong>Пример натяжения трафарета по двум сторонам</strong>

Рис.1 Пример натяжения трафарета по двум сторонам.



  Натяжение трафарета по четырем сторонам с помощью сжатого воздуха

  Трафарет, натянутый по четырем сторонам на рамку имеет гораздо меньшие искажений в плоскости, чем натянутый всего по двум, поэтому, для трафаретной печати пасты для компонентов с шагом 0,5мм и менее, гораздо лучше будет использовать такой тип трафаретных рам. Они стоят дороже двухсторонних, но оправдывают себя за счет гораздо меньшего количества брака из-за некорректного нанесения паяльной пасты.

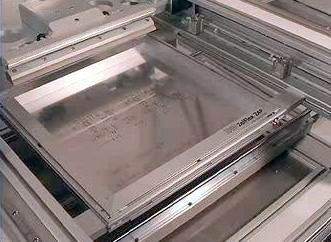

Пример натяжения трафарета по четырем сторонам

Рис.2 Пример натяжения трафарета по четырем сторонам.

  Трафарет может натягиваться на раму вручную (недорогие рамки-принтеры для нанесения паяльной пасты), механическим натяжением (рамы натяжения трафаретов и встроенные системы натяжения трафаретов в некоторых моделях трафаретных принтеров), с помощью сжатого воздуха (специальные рамы натяжения трафаретов) или натяжением на своей раме на специальную сетку.

  Как правило, наилучшее равномерное натяжение трафарета обеспечивают только системы натяжения сжатым воздухом или использование трафарета со своей рамой, с натяжением на сетку. Это связано с тем, что только сжатый воздух способен одновременно и равномерно натянуть трафарет по всем сторонам (в системах натяжения трафаретов на сетку также применяются специальные пневмоцилиндры для его натяжения). Персонал на обычном производстве при всем желании не сможет проделать это вручную также быстро и качественно.

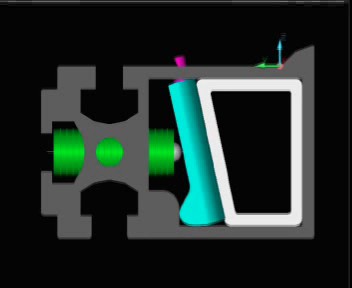

Вид поперечного среза универсальной рамы натяжения трафаретов с помощью сжатого воздуха

Видео 1. Краткий фильм, поясняющий принцип натяжения трафарета сжатым воздухом (щелкните по картинке для воспроизведения).

Рис.3 Вид поперечного среза универсальной рамы натяжения трафаретов с помощью сжатого воздуха.

  Хорошее натяжение трафарета в плоскости позволит равномерно, без перекосов, накладывать его на печатную плату, что обеспечит равномерное распределение паяльной пасты по всем апертурам и отсутствие смещения рисунка апертур трафарета относительно контактных площадок печатной платы.

Рис.4 Пример образования шариков припоя из-за возможных дефектов при натяжении трафарета или растяжения материала из которого он изготовлен.

  Если вы планируете серийно выпускать электронные изделия, не экономьте деньги на системе натяжения трафарета - это сэкономит вам в дальнейшем много нервов при отладке процесса производства.



  Трафареты на собственной алюминиевой раме

  Трафареты с собственной рамой имеют более длительный ресурс работы. С ними удобней обращаться на производстве. За счет постоянного натяжения листа металла меньше вероятность повредить такой трафарет.

  Такие трафареты удобны в случаях когда нет смысла в приобретении системы натяжения из-за редкой сменяемости изделий на производстве или когда системы натяжения еще нет в наличии.

  По стоимости такой трафарет дороже цельнометаллического за счет необходимости изготовления рамы и натяжения на сетку.

  Рама может иметь достаточно большие габариты (более 1 метра) - это позволяет изготавливать сверхбольшие трафареты с большой рабочей областью, необходимые для монтажа крупногабаритных печатных плат или LED светильников. Такую большую рабочую область невозможно получить на трафаретах для других способов натяжения в силу ряда технических причин.

Пример трафарета, натянутого на металлическую сетку на собственной раме из алюминиевого профиля

Рис. 5 Пример трафарета на собственной раме из алюминиевого профиля.



ОБЩИЙ СОВЕТ: Перед тем как покупать трафаретный принтер продумайте, как вы будет закреплять на нем трафарет, иначе можете попасть в неприятую ситуацию, выход из которой будет стоить дополнительных денег и времени.

  Если есть какие-то сомнения - посоветуйтесь с нами, у нас большой опыт в изготовлении различных видов трафаретов на протяжении многих лет.
