Подготовка GERBER файлов из системы проектирования Protel 99

  В этой статье мы опишем, как выводить файлы GERBER и сверловку из пакета проектирования Protel 99.

  В качестве исходных данных берется файл с расширением pcb или ddb. Открываем файл через меню “File->Open”, перед нами появляется закладка “Explorer”, там находим соответствующий pcb-файл и щелкаем по нему мышкой. Перед нами открывается топология печатной платы.

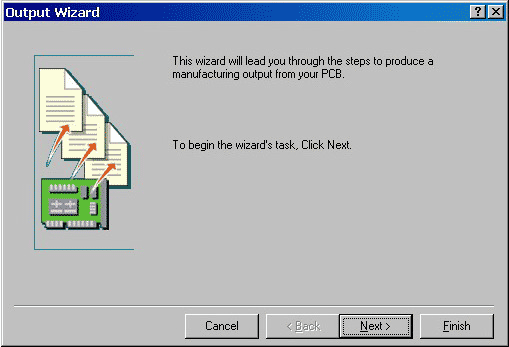

  После этого идем в меню “File->CAM Manager”, запуская Output Wizard (Мастер вывода данных):

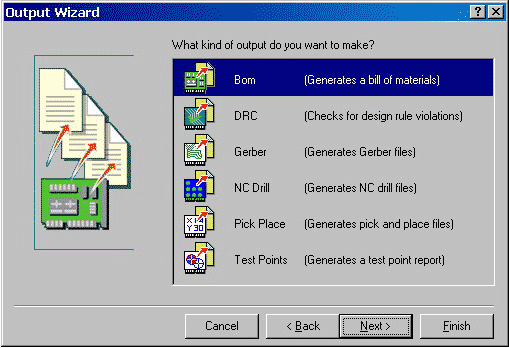

  Жмем “Next” (Далее), появляется окно выбора данных для экспорта:

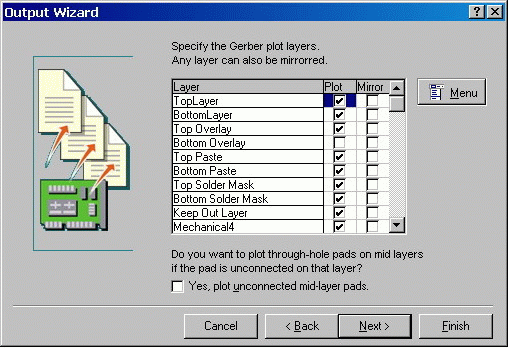

  Выбираем экспорт файлов GERBER, далее жмём “Next”, появляются разные окна, в которых ничего не меняем, пока не появится окно, содержащее список слоёв:

  В первой колонке отображается название слоев, во второй - включен или нет слой для экспорта, в третьей – вывод слоя в прямом или зеркальном виде. Замечание: для исключения ошибок при последующей подготовки к производству печатной платы слои выводить только в прямом виде!

  В нашем случае используются слои: TopLayer (верхний слой), BottomLayer (нижний слой), Top Solder Mask (маска верхнего слоя), Bottom Solder Mask (маска нижнего слоя), Top Overlay (шелкография верхнего слоя), Bottom Overlay (шелкография нижнего слоя), Keep Out Layer (граница платы). Установим соответствующие флажки в поле “Plot”, жмем “Next”, для выбора дополнительных настроек вывода данных или “Finish” для завершения процедуры настройки.

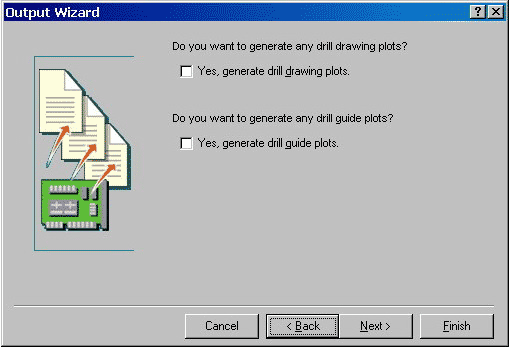

  Если нажать “Next”, появляется окно, позволяющее добавить обозначение отверстий. Обычно данную опцию не используют.

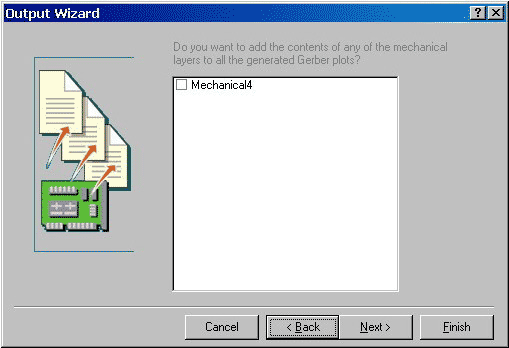

  В следующем окне можно включить вывод чертежных слоев (Mechanical) во все генерируемые данные, эту опцию не рекомендуем включать, так как это затруднит последующую обработку проекта в программах технологической подготовки данных для производства печатных плат.


  После этого мастер вывода данных можно смело завершать, нажав кнопку “Finish” (Закончить)

  Для подготовки вывода файлов сверловки можно опять запустить “Output Wizard” из меню “Tools” или правым щелчком мыши, либо выбрать меню “Edit-> Insert NC Drill” (можно также правым щелчком мыши).

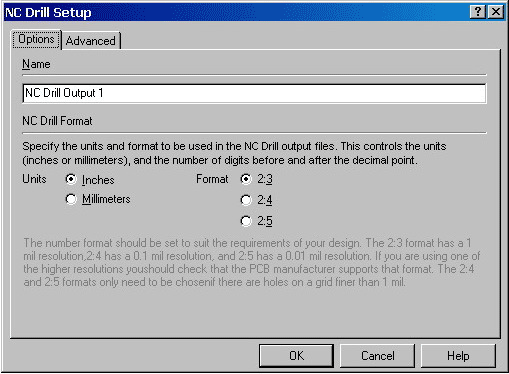

  Перед нами открывается окно настройки параметров экспорта сверловки.


  Группа “Units” на закладке “Options” отвечает за единицы измерения выводимых данных, группа “Format” за количество знаков до и после десятичной запятой, если щелкнуть по закладке “Advanced”, то откроются дополнительные опции настройки параметров экспорта.

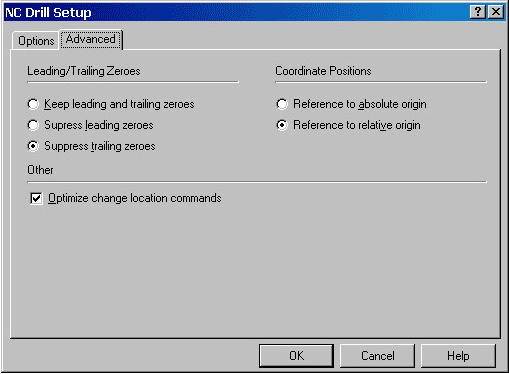

  Группа “Leading/Trailing Zeroes” позволяет выбрать подавление ведущих или конечных нулей, группа “Coordinate Positions” позволяет выбрать привязку к абсолютным или относительным координатам.
  Ничего не меняя в обоих окнах, жмем OK.

  Теперь нам осталось только сгенерировать выходные файлы, для этого идём в меню “Tools->Generate CAM files” (функциональная клавиша F9) . По умолчанию вывод GERBER файлов и сверловки производится во временный каталог Windows, изменить путь на более удобный можно в меню “Tools->Preferences” в группе “Export CAM Outputs”.
  При этом программа создает каталог или несколько (в зависимости от настроек) с названием вида: “ CAM for… <название pcb файла>”.
  Следует также отметить, что программа сверловки находится не в файле с расширением .DRL, а в текстовом (<название pcb файла>.txt).

  В дальнейшем, полученные файлы могут быть обработаны в программах технологической подготовки данных для производства печатных плат (ПП), таких как: CAM350, CAMTASTIC, GerbTool и другие.

Примечания:
  1) не присылайте, пожалуйста, GERBER файлы, не используемых при изготовлении данной печатной платы;
  2) для исключения ошибок при подготовке к производству печатной платы при настройке выводимых слоев не допускайте, чтобы стоял флажок в колонке “Mirror”, т.е. слои нужно выводить только в прямом виде.
