Подготовка GERBER файлов из систем проектирования PCAD 8.x



Описание контактных площадок

  Перед запуском программы нужно сделать описание контактных площадок проекта ( SSF файл), в любом текстовом редакторе. Контактные площадки всех планарных компонентов должны быть прорисованы явно, обычно в слоях PINTOP и PINBOT.

Формат Test. SSF файла следующий.

PIN * PsFile

PIN * PsFile

Где: PIN Номер типа контакта присвоенный в проекте.

PsFile Файл содержащий информацию о контактной площадке.

Пример :

0 * D12.ps
3 * S16.ps
4 * D16.ps
5 * S20.ps
7 * S22.ps
9 * S24.ps
13 * S30.ps
15 * S32.ps
17 * S50.ps
20 * D60.ps
21 * S60.ps
28 * S90.ps

  Файлы контактных площадок PS и файл описания проекта контактных площадок SSF должны располагаться в рабочей директории PCAD.

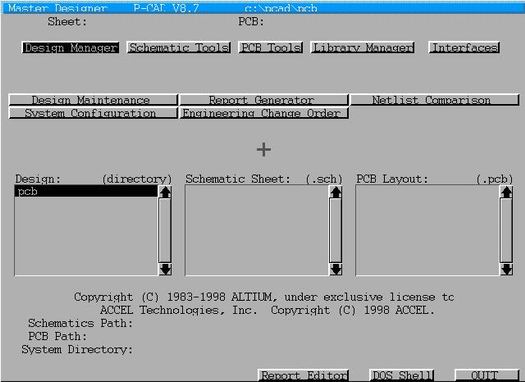

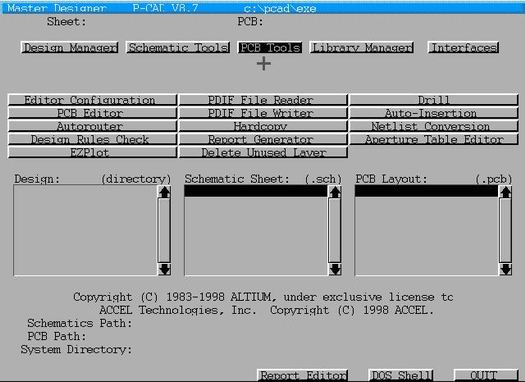

После запуска программы PCAD 8.xx Выбираем режим проектирования печатной платы PCB Tools.

Выбираем редактор печатных плат PCB Editor



Редактор печатных плат PCB Editor



Загрузка файла проекта

Для загрузки проекта делаем следующее:

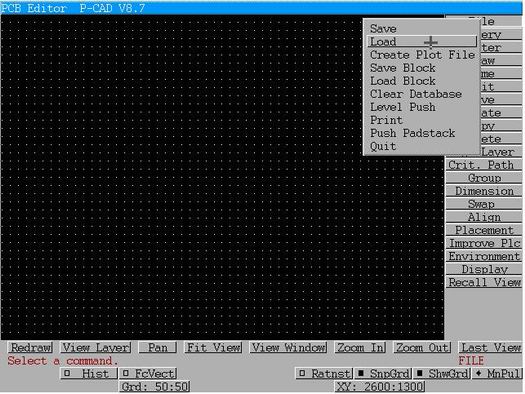

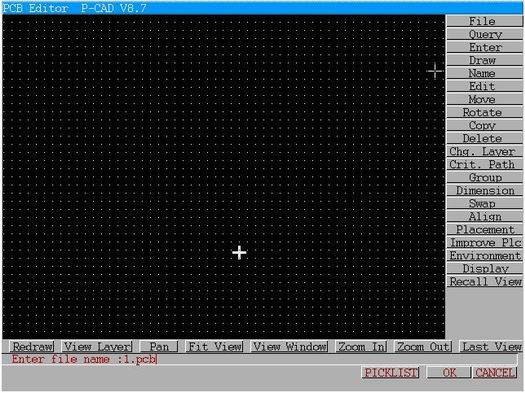

  1. FILE > LOAD (В левом нижнем углу появится сообщение Enter file neme:)
  2. Ввести имя PCB файла (в нашем примере файл 1. pcb) затем ОК

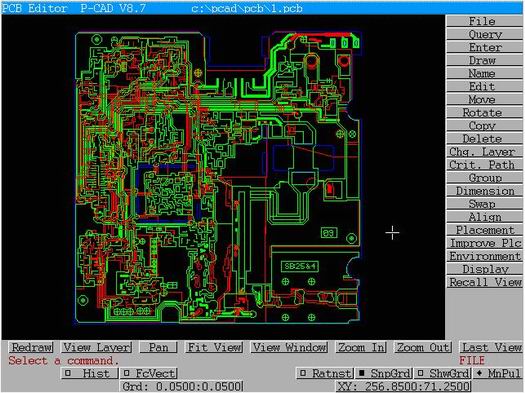

Проект загружен, приступаем к выводу PLT файлов.



Вывод файлов фотоплоттера ( PLT)

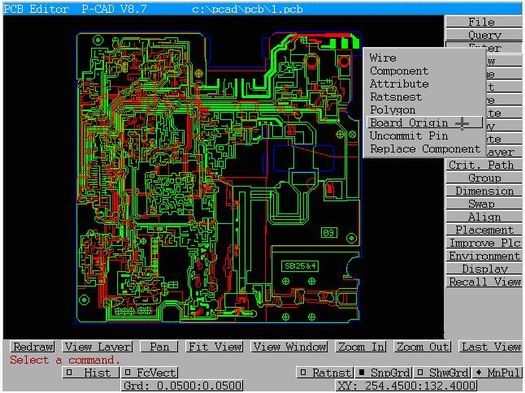

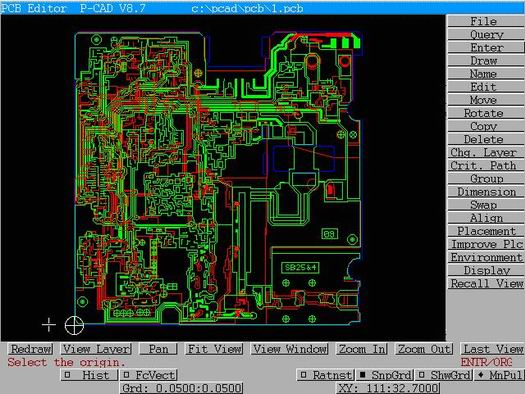

Сразу после загрузки проекта необходимо установить точку отсчета координат. Для чего делаем Enter > Board Origin и обычно устанавливаем в левом нижнем углу платы.

Появится белый круг с перекрестием.

В качестве примера приведем таблицу соответствия физических слоев печатной платы со слоями проекта.

Слой

Слои проекта

Примечание

Top

COMP + PINTOP + FLCOMP

Использовать описания пинов в SSF для данного слоя если они имеют слепые переходные отверстия

Bottom

SOLDER + PINBOT + FLCOMP

MaskTop

MSKGTP + (MSKFTP)

MaskBot

MSKGBT + (MSKFBT)

SilkTop

SLKTOP + (REFDTP)

SilkBot

SLKBOT + (REFDBT)

INT 1

INT1 + FLCOMP + (GNDCON)

Использовать описания пинов в SSF для данного слоя, только для негативных PLANE слоев.

INT 2

INT2 + FLCOMP + (PWRCON)

INT …

INT… + FLCOMP

Board

BRDOUT

Примечание:

  • То, что в круглых скобках, в базовый состав вывода не входит.
  • Каждый физический слой печатной платы, может включать в себя дополнительные слои, определенные пользователем.
  • BRDOUT желательно подключать ко всем выводимым слоям, для облегчения последующей их сборкой в CAD программе.

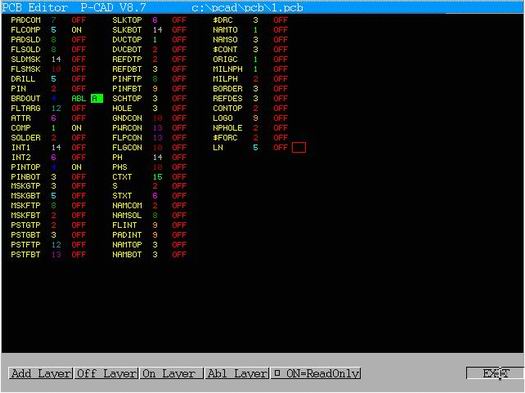

Таблица слоев PCB выводится командой VLYR

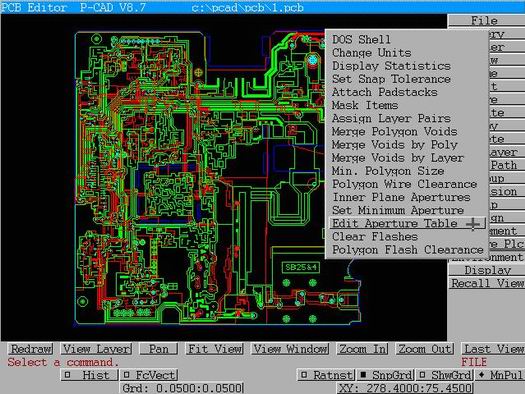

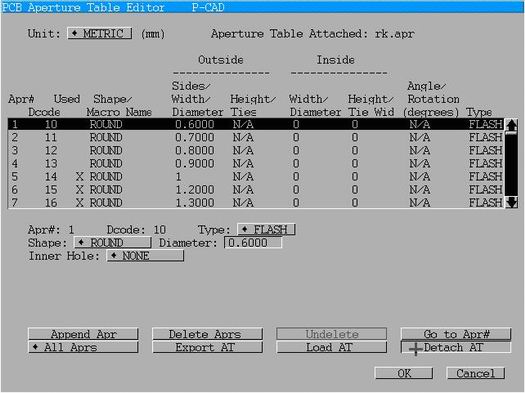

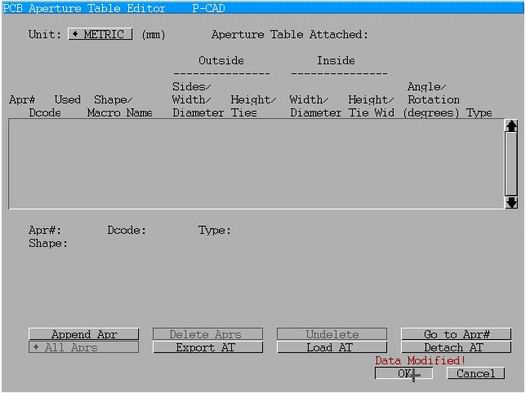

Перед выводом технологической информации необходимо подгрузить описания контактных площадок SSF файла. Для чего входим в редактор апертур Enviroment > Edit Aperture Table

Если вы используете свою таблицу апертур то ее необходимо вывести в файл, для чего установить режим Unit в English после чего выполнить Export AT.

Если использовать наши апертуры, то необходимо удалить список апертур выполнив команду Detach AT.

Выходим из редактора апертур ОК.

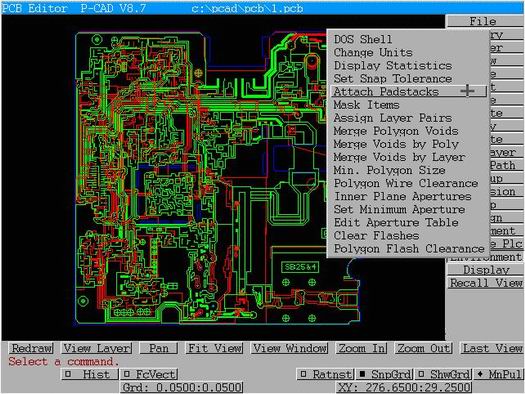

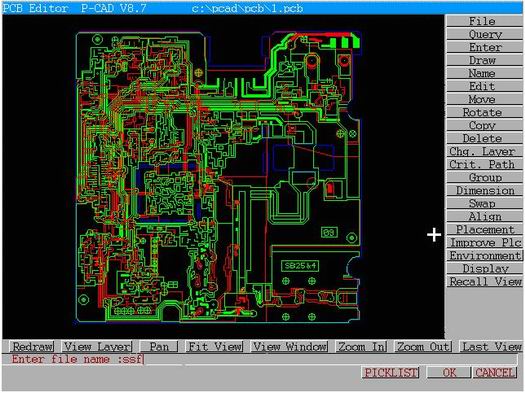

Далее необходимо подгрузить SSF файл, для чего выполним Enviroment > Attach Padstacks

И вводим имя нашего SSF файла

Для примера выведем технологическую информацию, для слоя TOP печатной платы - базовый состав слоев.

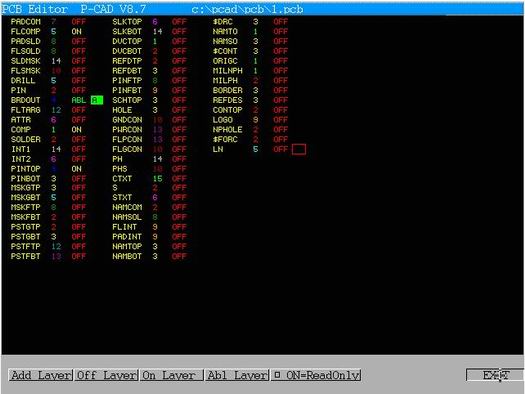

В таблицы слоев установить следующие атрибуты на слои.

BRDOUT ABL A

COMP ON

PINTOP ON

FLCOMP ON

Все остальные слои должны быть атрибут OFF.

После этого выходим из таблицы слоев и приступаем к записи PLT файла.

Для сохранения технологической информации о слое ТОР делаем следующее:

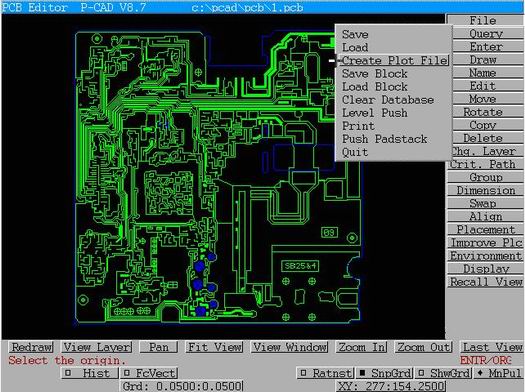

  • Активировать команду File > Create Plot File

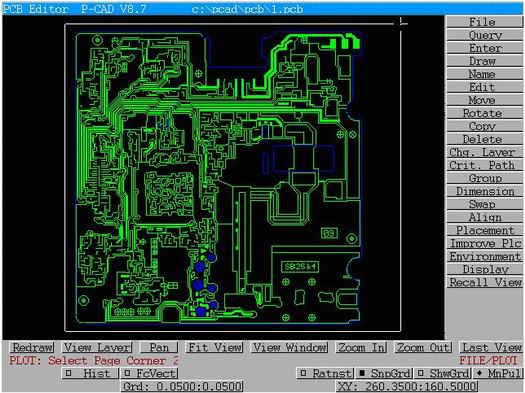

  • Установить курсор мыши чуть ниже и левее контура печатной платы, произвести клик левой кнопкой. Затем система предложит ввести вторую точку страницы Plot: Select Page Conner 2… Установить курсор мыши чуть выше и правее контура печатной платы, произвести клик левой кнопкой.

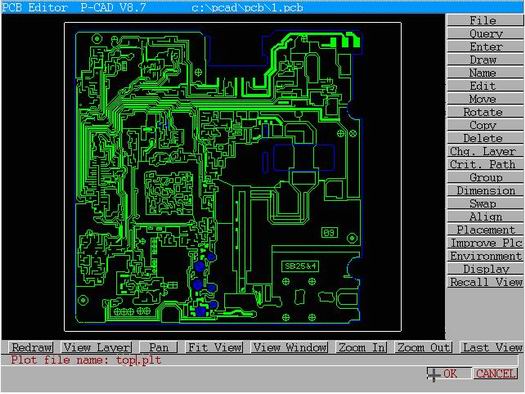

  • Система спросит Plot File Name: Введем имя PLT файла Test, после чего нажмем ENTER.

  После чего приступаем к выводу следующих слоев, аналогично слою ТОР.

После окончания вывода выходим из программы File > Quit.

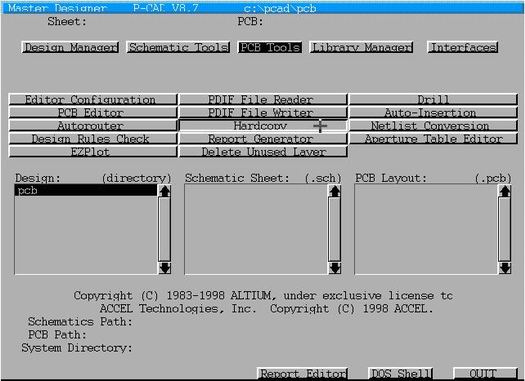

Переходим в производственный интерфейс. PCB Tools > Hardcopy



Производственный интерфейс ( Hardcopy)

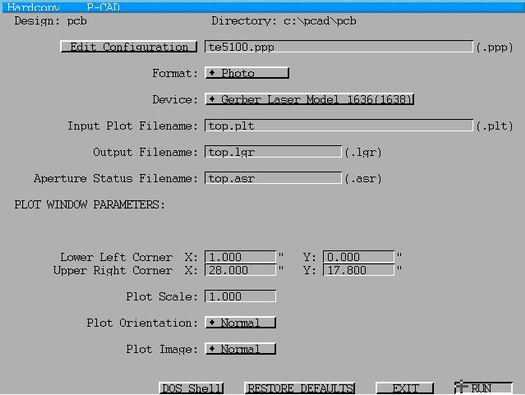

Основное окно производственного интерфейса.

В графе Input Plot File указываем наши файлы фотоплоттера, которые мы сгенерировали на предыдущем этапе ( plt -файлы). Остальные параметры выставляем как на рисунке :

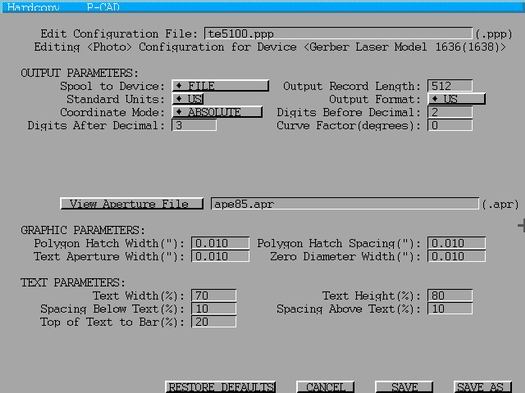

Затем в меню Edit Configuration установим следующие параметры файла конфигурации:

Добавляем файл апертур ape85.apr через View Aperture File . Сохраняем конфигурацию.

Чтобы каждый раз не выставлять заново параметры конфигурационного файла, переписываем файл файл te5100.ppp в рабочую директорию программы (по умолчанию PCB ).

Переходим в основное окно производственного интерфейса, после чего запускаем RUN .

Аналогично делаем и для других слоев ПП.

На данном этапе мы получаем GERBER файлы формата RS -274 с расширением . lgr .

Для корректного импорта их в систему CAM 350 нам потребуется файл апертур файл апертур ape85.gap
