Подготовка GERBER файлов из системы проектирования PCAD 4.5



Описание контактных площадок.

  Перед запуском программы нужно сделать описание контактных площадок проекта (SSF файл) в любом текстовом редакторе. Контактные площадки всех планарных компонентов должны быть прорисованы явно, обычно в слоях PINTOP и PINBOT.

Формат Test. SSF файла следующий.

PIN * PsFile

PIN * PsFile

Где: PIN Номер типа контакта присвоенный в проекте.

PsFile Файл содержащий информацию о контактной площадке.

Пример :

0 * D12.ps
3 * S16.ps
4 * D16.ps
5 * S20.ps
7 * S22.ps
9 * S24.ps
13 * S30.ps
15 * S32.ps
17 * S50.ps
20 * D60.ps
21 * S60.ps
28 * S90.ps

Файлы контактных площадок PS и файл описания проекта контактных площадок SSF должны располагаться в рабочей директории PCAD.

После запуска программы PCAD 4.5 Выбираем режим проектирования печатной платы

PCB Layout Subsystem –> Interactive Layout.



Редактор печатных плат PCB Layout Subsystem



Загрузка файла проекта

Для загрузки проекта делаем следующее:

  • Активировать меню DETL (Все команды должны окраситься в зеленый цвет)
  • Активировать меню FILE (Появится 5 команд желтого цвета)

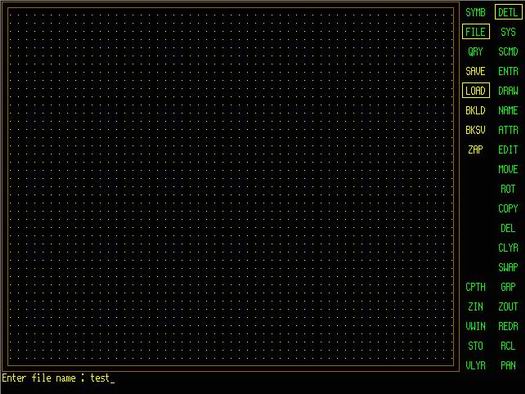

  • Выбрать команду LOAD (В левом нижнем углу появится сообщение Enter file me:)
  • Ввести имя PCB файла (в нашем примере файл test. pcb)

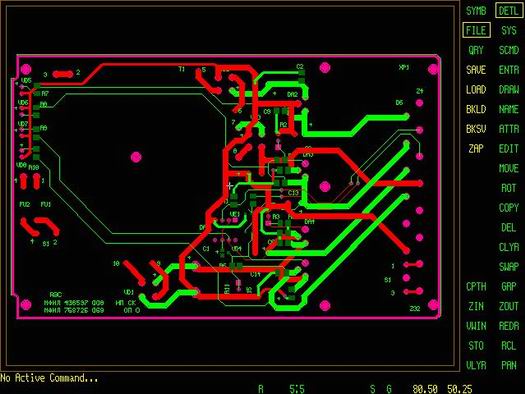

Проект загружен, приступаем к выводу PLT файлов.



Вывод файлов фотоплоттера ( PLT)

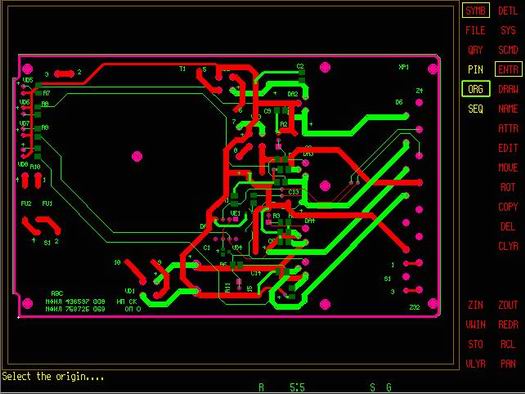

Сразу после загрузки проекта необходимо установить точку отсчета координат для плоттера. Для чего делаем SYMB > ENTR > ORG и обычно устанавливаем в левом нижнем углу платы.

В качестве примера приведем таблицу соответствия физических слоев печатной платы со слоями проекта.

Слой

Слои проекта

Примечание

Top

COMP + PINTOP + FLCOMP

Использовать описания пинов в SSF для данного слоя если они имеют слепые переходные отверстия

Bottom

SOLDER + PINBOT + FLCOMP

MaskTop

MSKGTP + (MSKFTP)

MaskBot

MSKGBT + (MSKFBT)

SilkTop

SLKTOP + (REFDTP)

SilkBot

SLKBOT + (REFDBT)

INT 1

INT1 + FLCOMP + (GNDCON)

Использовать описания пинов в SSF для данного слоя, только для негативных PLANE слоев.

INT 2

INT2 + FLCOMP + (PWRCON)

INT …

INT… + FLCOMP

Board

BRDOUT

Примечание:

  • То, что в круглых скобках, в базовый состав вывода не входит.
  • Каждый физический слой печатной платы, может включать в себя дополнительные слои, определенные пользователем.
  • BRDOUT желательно подключать ко всем выводимым слоям, для облегчения последующей их сборкой в CAM программе.

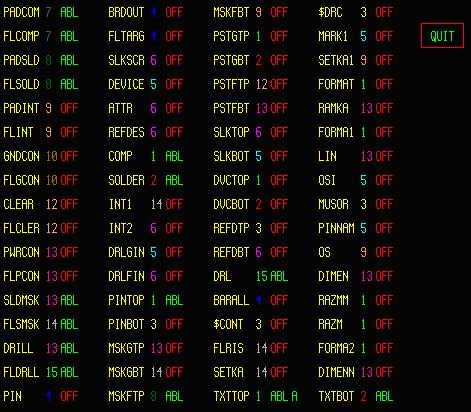

Таблица слоев PCB выводится командой VLYR

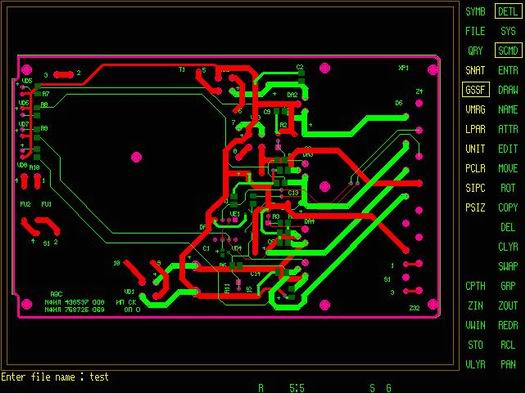

Перед выводом технологической информации необходимо подгрузить описания контактных площадок SSF файла. DETL > SCMD > GSSF и вводим имя SSF файла.

Для примера выведем технологическую информацию, для слоя TOP печатной платы - базовый состав слоев.

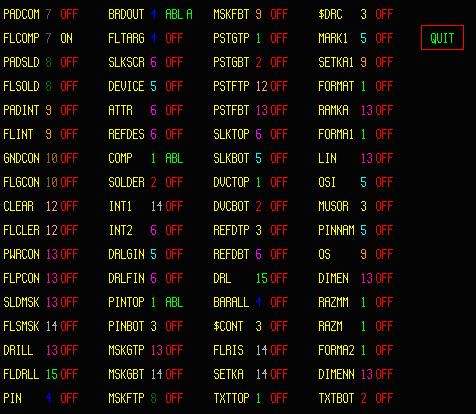

В таблице слоев VLYR установить следующие атрибуты на слои.

BRDOUT ABL A

COMP ON

PINTOP ON

FLCOMP ON

Все остальные слои должны быть атрибут OFF.

После этого выходим из таблицы слоев и приступаем к записи PLT файла.

Для сохранения технологической информации о слое ТОР делаем следующее:

  • Активировать меню DETL (Все команды должны окрасится в зеленый цвет)
  • Активировать меню SYS (Появится 4 команды желтого цвета)

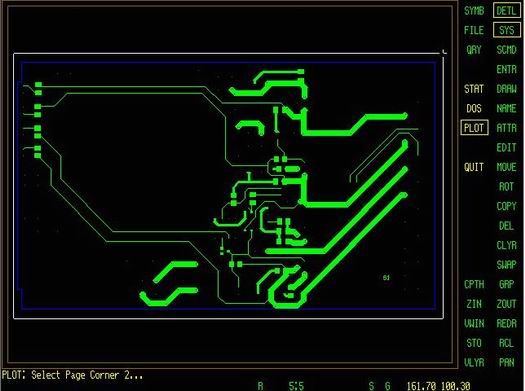

  • Выбрать команду PLOT (В левом нижнем углу появится сообщение Plot: Select Page Conner 1…)
  • Установить курсор мыши чуть ниже и левее контура печатной платы, произвести клик левой кнопкой. Затем система предложит ввести вторую точку страницы Plot: Select Page Conner 2… Установить курсор мыши чуть выше и правее контура печатной платы, произвести клик левой кнопкой.
  • Система спросит Plot File Name: Введем имя PLT файла Test, после чего нажмем ENTER.

После чего приступаем к выводу следующих слоев, аналогично, как и к слою ТОР в соответствии с таблицей описания слоев.

После окончания вывода файлов фотоплоттера выходим из программы DETL > SYS > QUIT.

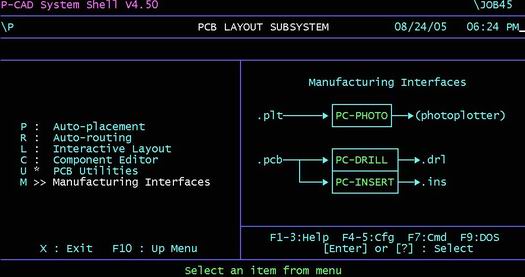

Переходим в производственный интерфейс.

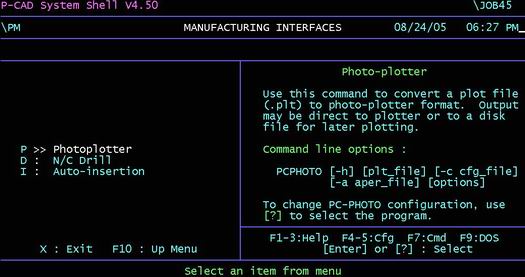

Производственный интерфейс ( Manufacturing Interface)

Загружаем программу генерирования GERBER файлов. Перед ее загрузкой необходимо войти в расширенный интерфейс фотоплоттера.

Для чего установить курсор на P >> Photoplotter и нажать Shift + ? ,

В командной строке появится надпись PCPHOTO и запускаем генератор кнопкой ENTER.

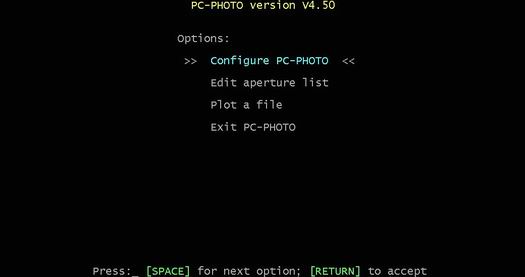

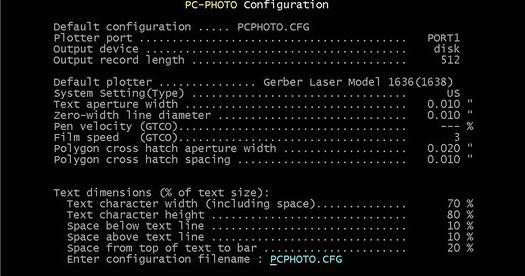

В конфигурации установим следующие параметры.



Configure PC-PHOTO

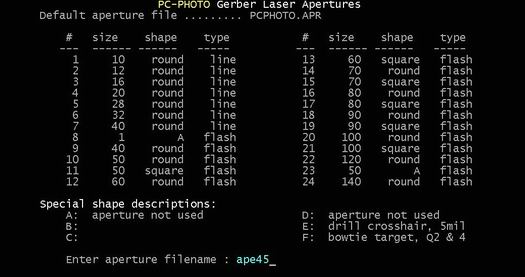

Затем Edit Aperture List . В нем необходимо подгрузить файл апертур ape45.apr для чего в графе Enter aperture filename введем ape45 затем Enter . После чего данные апертур загрузятся, и мы выходим с сохранением по команде ESC > Y > Enter

И наконец переходим к непосредственной генерации GERBER файла. Plot a file.

Вводим имя PLT файла и нажимаем Enter по каждому пункту меню.

После чего у нас будет GERBER файл test. lgr в формате RS-274 и нему необходим файл апертур ape45.gap для программы CAM350 . На этом процесс вывода слоев печатной платы закончен.
