Подготовка GERBER файлов систем проектирования PCAD 200x

  Процедура экспорта данных из среды PCAD в формат GERBER выглядит следующим образом:
Загружаем pcb файл, из которого необходимо вывести GERBER файлы.
В меню “File” выбрать пункт “Export -> Gerber…”.

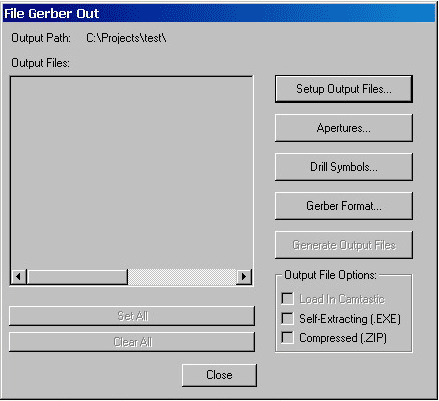

В открывшемся окне “File Gerber Out” появляются параметры вывода:
  -кнопка “Setup Output Files” открывает настройки выводимых данных.
  -кнопка “Apertures” позволяет назначать апертуры.
  -кнопка "Gerber Format" дает возможность задать некоторые параметры формата Gerber.
  -кнопка ”Generate Output Files” производит операции по формированию файлов экспорта согласно настройкам режима вывода.



  Setup Output Files (Настройка выводимых данных).

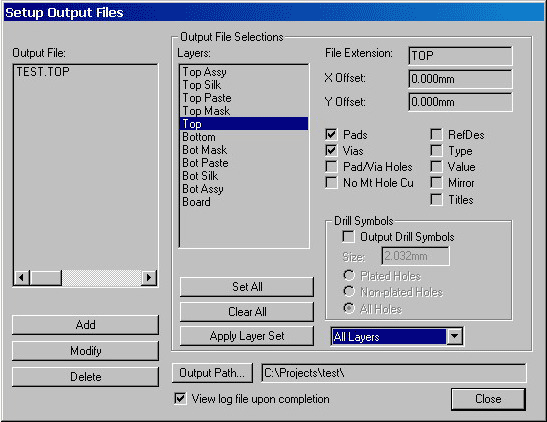

  Вход осуществляется с помощью кнопки "Setup Output Files", щелчок по которой вызывает соответствующий диалог. Ниже приведена процедура вывода GERBER из проекта двусторонней платы с маской и шелкографией.


  Для экспорта слоев "Top" ("верх"), "Bottom" ("низ"), Top Mask (“верхняя маска”), Bottom Mask (“нижняя маска”), Board (“плата”) необходимо:
  -выбрать в списке "Layers" ("слои") необходимый слой;
  -задать расширение файла в поле "File Extention";
  -установить объекты экспорта для каждого слоя, пользуясь флажками “Pads” и “Vias”;
  -установить флажок “View log file upon completion” (рекомендуем устанавливать, так как данная опция позволяет отследить возможные ошибки при экспорте);
  -из раскрывающегося списка, распложенного справа от кнопки "Apply Layer Set" выбрать пункт "All Layers" (все слои);
  -щелкнуть левой кнопкой мыши по кнопке "Add" ("добавить") и убедиться, что в списке Output File ("файлы для вывода") появилось имя соответствующего файла.

  Замечание: если Вам нужно закрыть переходные отверстия маской, галочку “Vias” нужно убрать.

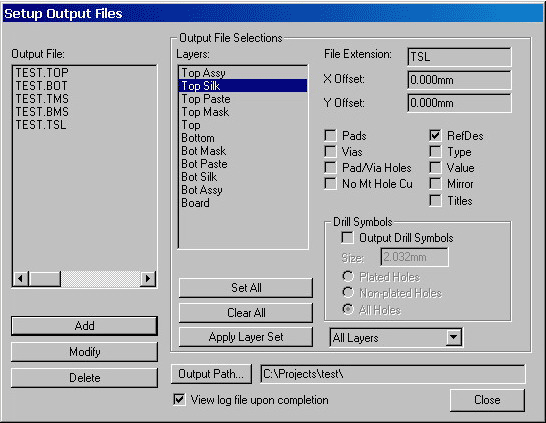

  Для экспорта слоёв шелкографии “Silk Top” (верхняя шелкография) и “Silk Bottom” (нижняя шелкография) установить соответствующие объекты (по умолчанию устанавливается флажок Refdes)

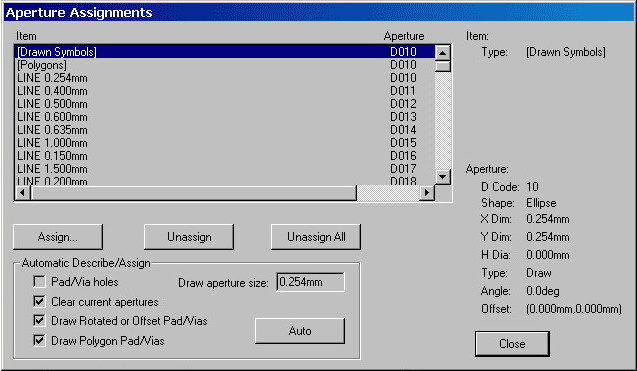

  Aperture Assignments (Назначение апертур).

  После нажатия соответствующей кнопки в диалоге "File Gerber Out" открывается окно "Aperture Assignments". В нашем случае просто нажимаем кнопку "Auto", что вызывает автоматическое переназначение апертур, при этом их индексы (Dcode) появляются в столбце "Apertures".



  Gerber Format (Параметры формата Gerber)

  Опция "Gerber Format" позволяет настроить некоторые параметры формата GERBER. Установите значение "Output Units" (выводимые единицы измерения) в "Inches" (дюймы), "Numeric Format" (формат чисел) в "4.4" (четыре знака до десятичной запятой и четыре знака после). Пометьте параметр "RS-274X Style Output".


  Закрыв данное окно, переходим к генерации выходных GERBER файлов, для этого щелкаем по кнопке:


  Производится экспорт данных с выводом сообщений об ошибках.
