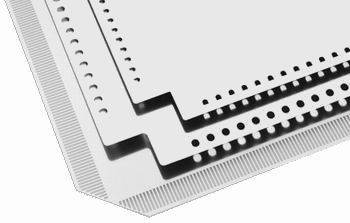

Трафареты для поверхностного монтажа печатных плат

  Преимущества трафаретов, вырезанных лазером:

  • Достаточно гладкие стенки и конусообразная форма апертур. Это способствует тому, что паяльная паста легко проходит через апертуры трафарета при его подъеме после выполнения цикла печати.

    Рис.1 Поперечный профиль апертуры, сформированной лазерной резкой

  • Высокая геометрическая точность апертур, позволяющая наносить на контактные площадки платы точно дозированное и повторяемое с каждым разом количество паяльной пасты.

  • Высокая точность воспроизведения профилей контактных площадок на трафарете, что позволяет легко и надежно совмещать трафарет с печатной платой.

  • Изготовление трафарета производится непосредственно с данных, полученных с компьютера, что сводит к нулю ошибки вывода фотошаблонов, качества их изготовления, а также качества подготовки поверхности и нанесения фоторезиста на фольгу, как это бывает при изготовлении трафарета методом химического травления.

  • Нержавеющая сталь, которая служит материалом для таких трафаретов, имеет малую степень растяжения. Поэтому, трафарет не меняет своей формы и рисунок апертур, не искривляется даже после 10 000 циклов печати, что делает трафарет из нержавеющей стали очень долговременным в использовании.

  Стоимость

      В базовую стоимость трафарета включены следующие опции:

  • Подготовка заказа нашим инженером, в соответствии с требованиями Заказчика
  • Лазерная резка в среде кислорода, повышающая качество реза лазера и чистоту апертур
  • Проверка трафарета на специализированной системе Автоматической Оптической Инспекции трафаретов с приложением отчета проверки к заказу

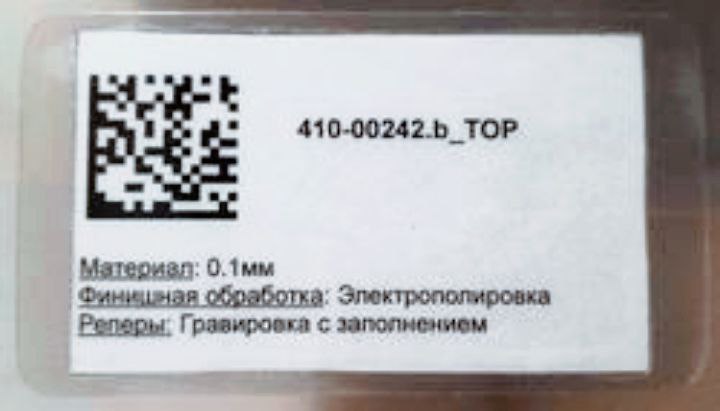

  • Контрастная маркировка с полной информацией о заказе (название файла, номер заказа, толщина материала, сторона печатной платы, дата изготовления) выполняемая со стороны трафарета, обращенной к оператору при работе
  • Упаковка с жесткой подложкой и ручкой для переноски, крюком для хранения трафарета на стойке.

  Стоимость трафаретов зависит от количества апертур в трафарете и его габаритов. Рассчитывается индивидуально для каждого заказа.

  Мы предоставляем специальные скидки, в зависимости от количества сделанных нами для вас заказов и продолжительности работы с нашей организацией по изготовлению трафаретов.

  Чем больше заказов мы для вас выполняем, тем меньше становится цена производства трафаретов!



  Срок изготовления

  Стандартный срок изготовления трафаретов – 1 рабочий день, не считая дня приема и выдачи заказа.

  Возможно изготовление за срок не более 6 рабочих часов, по двойному тарифу. Срок изготовления при этом отсчитывается с момента отправки подтверждения о приеме заказа в работу нашим подразделением.



  Упаковка и хранение

  Мы специально подобрали все компоненты нашей упаковки, чтобы она могла обеспечивать возможность удобной транспортировки и хранения трафарета при его частом использовании.

      Для этого в нашей упаковке используются:

  • Жесткая и легкая подложка для фиксации трафарета
  • Специальная клейкая лента, не оставляющая следов на металле, позволяющая неоднократно фиксировать трафарет
  • Удобный внешний конверт с ручкой для переноски и внутренними застежками для многократного открытия\закрытия. На конверте есть возможность надписать\наклеить любую необходимую информацию для поиска и идентификации заказа.
  • Крюк с клипсами для подвешивания конверта на стойке
Стойка для хранения трафаретов
Стойка для хранения трафаретов

       Для удобного размещения конвертов в вертикальном положении мы рекомендуем многоуровневые стойки с горизонтальными штангами.

      Преимущества такого способа:

  • Каждый заказ зафиксирован в своей упаковке и защищен от повреждения, в отличии от того, как если бы он хранился горизонтально или внавалку
  • Удобство поиска нужного проекта, легкий доступ к трафарету
  • С вертикальными выдвижными штангами возможно размещать несколько уровней небольших\крупных проектов. На стойке длиной 140см. в два уровня размещается до 120 конвертов
  • Мобильность. Вся стойка легко перекатывается на роликах
  • Недорогое решение по бюджету, в отличие от специализированных шкафов для хранения

  Вы можете заказать такую стойку у нас и мы отправим ее службой доставки.



  Опции

Финишная электрополировка трафарета:

  Электрополировкой называется процесс окончательной (финишной) обработки трафарета, при которой под воздействием электрического тока происходит снятие тонкого поверхностного слоя металла с трафарета. Это приводит к тому, что на поверхности металла, включая внутреннюю сторону апертур, образуется тонкая пленка сглаженного металла.



Рис.2 Вид края апертуры «до» и «после» выполнения электрополировки

  Как результат — образование практически идеально-гладкой поверхности, сходной по характеристикам с поверхностью трафаретов, получаемых методом гальванопластики (electroforming).

  На краю апертур образуется небольшая фаска. Это улучшает проходимость паяльной пасты через апертуры трафарета, практически не оставляя остатков пасты в нем.

Рис.2 Образование фаски на краю апертур

Рекомендации по применению

      Электрополировку рекомендуется делать для трафаретов с большой насыщенностью компонентами, а также трафаретов, содержащих апертуры для:

  • Мелкошаговых микросхем (finepitch и ultrafinepitch)
  • БГА (BGA)
  • микроБГА (microBGA)
  • QFN
  • компоненты 0402 и 0201

Преимущества применения электрополировки

  • Улучшается пропускная способность трафарета для паяльной пасты. Отпечатки пасты получаются более четкими. Как следствие, сокращается время трафаретной печати и увеличивается время эксплуатации трафарета между циклами отмывки.
  • Улучшается качество поверхности трафарета и ее защитных свойств против воздействия растворителей, применяемых для отмывки трафаретов. Из-за гладкой поверхности трафарет легче и быстрее моется.
  • Уменьшается вероятность образования перемычек пасты при поднятии трафарета
  • Снимается легкий нагар от лазерной резки с поверхности трафарета и внутренней стороны апертур



Усиление края трафарета:



  Усиление края трафарета выполняется с помощью наварки контактной сваркой дополнительных полос из материала 0,2мм, в районе расположения апертур перфорации. Рисунок перфорации краевой полосы повторяет рисунок перфорации основного трафарета. Усиленный край позволяет снизить вероятность прорыва перфорации для трафаретов из тонких материалов (от 0,1мм и менее). Кроме того, усиление края трафарета увеличивает его жесткость на скручивание, что может применяться и для трафаретов с креплением по двум сторонам.



Многоуровневый трафарет:

  Многоуровневый трафарет дает возможность обеспечить разное количество пасты при трафаретной печати для тех электронных сборок, где применяются компоненты с различными количественными требованиями по нанесению пасты на одной печатной плате.
  • Вы можете обеспечить большее количество пасты для определенных областей трафарета, используя трафарет, выполненный по принципу step-up (утолщение определенных областей трафарета)



  • или наоборот уменьшить количество пасты для определенных областей трафарета, используя трафарет, выполненный по принципу step-down (утоньшение определенных областей трафарета)



  • Если же печатная плата имеет утолщение поверхности, которое мешает плотному прилеганию трафарета, то в трафарете возможно выполнение полостей, компенсирующих неровности печатной платы, со стороны трафарета, прилегающей к ней при печати.
  Возможно использование нескольких уровней изменения толщины трафарета.

  Наш инженер поможет подготовить проект такого трафарета. Для этого вам достаточно только выделить компоненты в заказе, которые должны попасть в определенную область толщины трафарета и указать желаемую толщину для нее.

  Срок изготовления многоуровневых трафаретов - 2-3 рабочих дня.



Оснастка для монтажа ограниченных серий печатных плат:

  Изготавливается по размерам печатной платы. За счет использования предварительного компьютерного проектирования и высокоточной лазерной резки трафарета и фрезеровки основания обеспечивается совмещение трафарета и вкладываемой в основание печатной платы.

  Закрепляется на краю любого стола с помощью скотча или клейкой ленты.

  Использование данной оснастки позволяет выполнить нанесение паяльной пасты через трафарет для несложных печатных плат, без использования специального трафаретного принтера.
