Проверка подготовки изготовления трафарета

  Как правило такая проверка необходима для систем проектирования PCAD 4.5/8.5, OrCAD, Protel DXP и некоторых других. Она связана с тем, что при экспорте файлов из них в формат GERBER могут возникнуть ошибки в единицах измерения или расположении апертур, а также их частичное пропадание. Чтобы избежать возникновение подобных недоразумений при подготовке файлов к производству, мы высылаем для проверки и подтверждения правильности файлы будущего трфаарета, подготовленные в формате GERBER и AutoCAD (формат DXF). Описываемая процедура проверки позволит вам проверить по основным параметрам правильность подготовки файлов к производству трафарета.

      Как минимум необходимо проверить:

  • Соблюдение размера апертур после конвертации в GERBER формат
  • Наличие всех апертур
  • Наличие реперных (поверочных) знаков для оборудования (если необходимы)
  • Правильность расположения апертур на трафарете (ориентации поля апертур)

  Если у вас нет возможности просмотреть файлы в GERBER формате, вы можете воспользоваться программой просмотра, которую можно скачать по ссылке (1,5мБ) . После закачивания программы ее необходимо установить на компьютере.

  Программа представляет из себя простейший просмотровщик файлов, подготовленных в формате GERBER. Опишем только основные ее функции, достаточные для проверки правильности подготовки файла трафарета.

Основное меню программы:

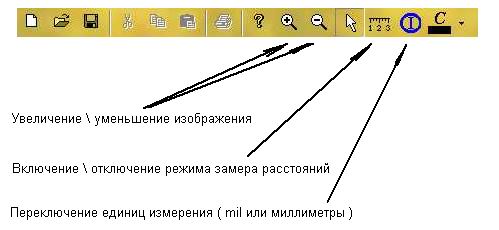

Основное кнопочное меню программы просмотра GERBER файлов

Рис.1 Основное кнопочное меню программы просмотра GERBER файлов

  Откройте присланный файл в программе.

  Внешний вид и расположение (ориентация) апертур на трафарете

1)  Приближая \ отодвигая изображение можно проверить внешний вид трафарета и расположение апертур относительно его границ. Для более удобного расположения изображения его можно перетащить по белому рабочему полю ( для этого нажмите в меню кнопку с белой стрелкой, наведите курсор мышки на поле изображения, очерченное красной границей и, удерживая левую кнопку мышки нажатой "схватите" и "тащите" изображение по белому полю туда, где вам удобнее его рассмотреть.

2)  Проверьте расположение и наличие реперных знаков на трафарете (если они необходимы)

3)  Проверьте наличие всех апертур на трафарете





  Проверка наложения апертур друг на друга

  Можно включить\отключить заполнение апертур, это позволит проверить, нет ли наложенных друг на друга апертур на трафарете. Для этого нажимайте кнопку "F" на клавиатуре.

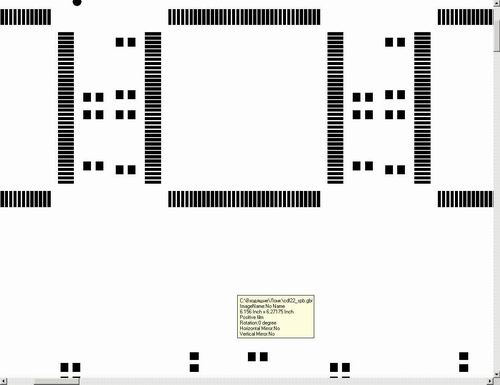

Вид апертур трафарета с включенным заполнением

Рис.2 Вид апертур трафарета с включенным заполнением

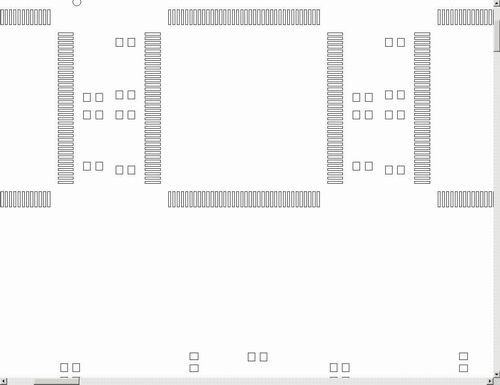

Вид апертур трафарета с отключенным заполнением

Рис.3 Вид апертур трафарета с отключенным заполнением



  Замер растояний на трафарете

  Выборочно проверьте резмеры нескольких случайных апертур, чтобы проверить правильность масштаба при выполнении конвертации в GERBER формат. Для этого удобнее переключится в основном меню в миллиметры ( кнопка переключения единиц измерения ) и включить режим проведения замеров ( кнопка с изображением линейки ).

Режим замера расстояний на трафарете

Рис 4. Режим замера расстояний на трафарете

  Выберите начальную точку замера, нажмите левую кнопку мышки и начинайте вести курсор ко второй точке замера. Дойдя до нее нажмите левую кнопку мышки еще раз (старайтесь не сдвинуть курсок мышки с места ). В маленьком окошке вы увидите измерянное расстояние между двумя точками.
